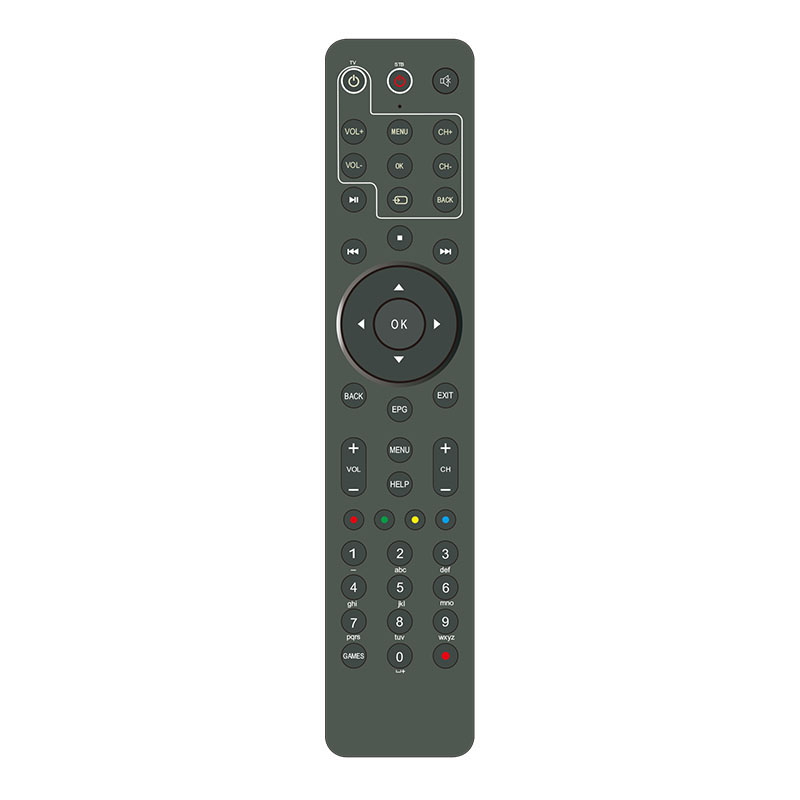

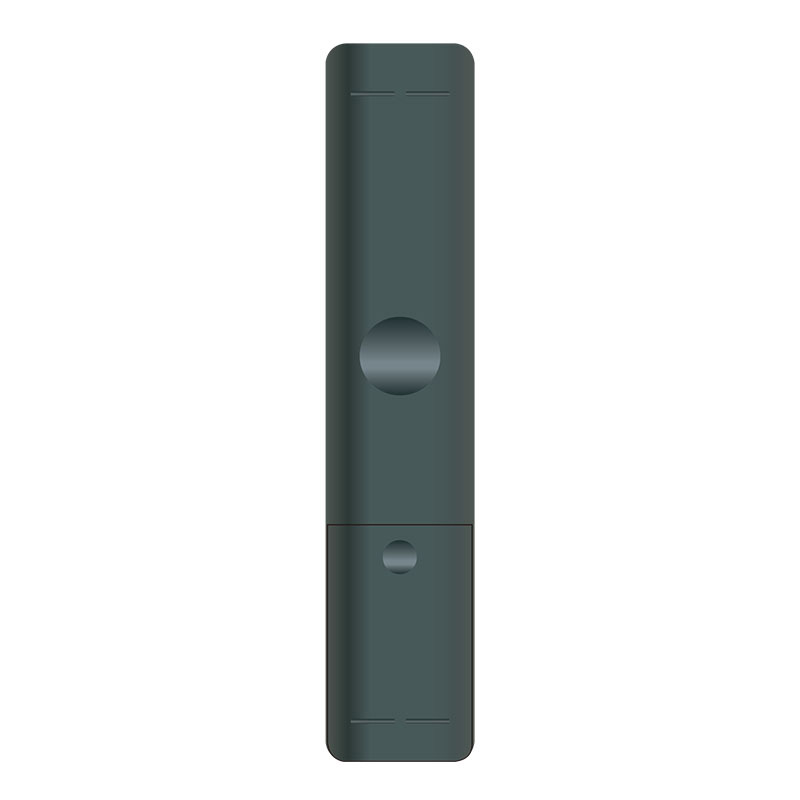

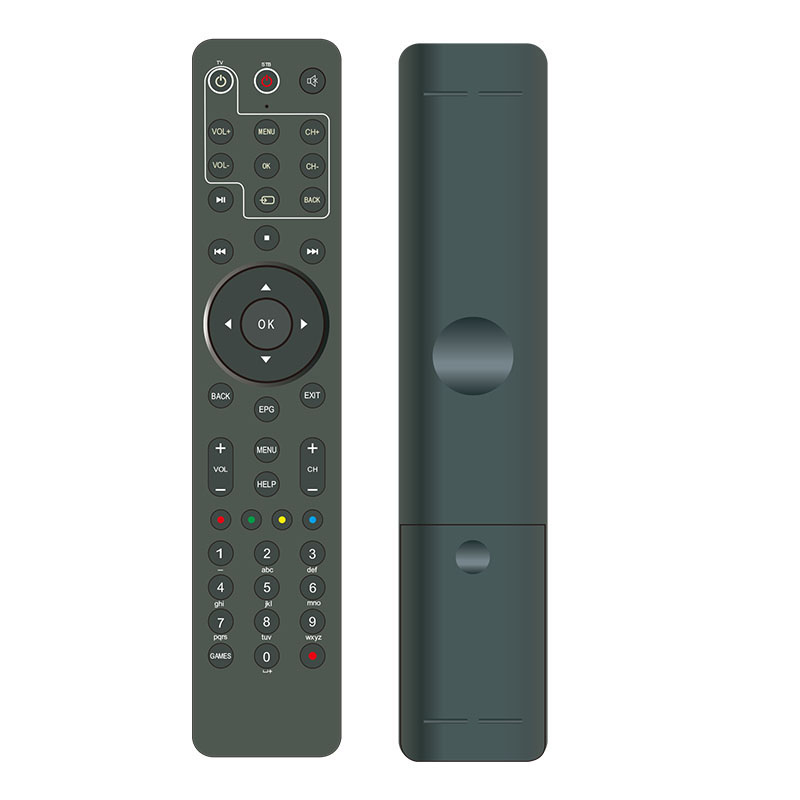

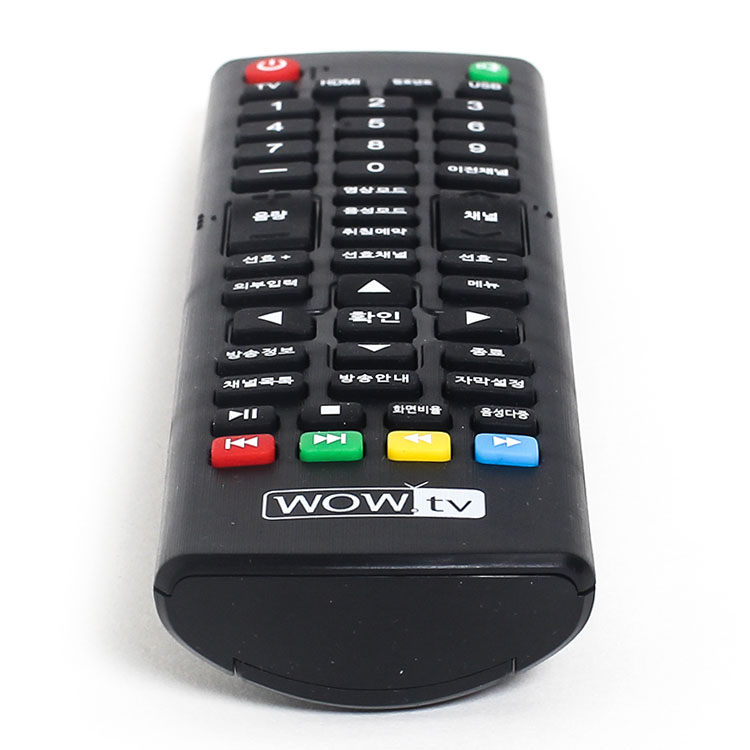

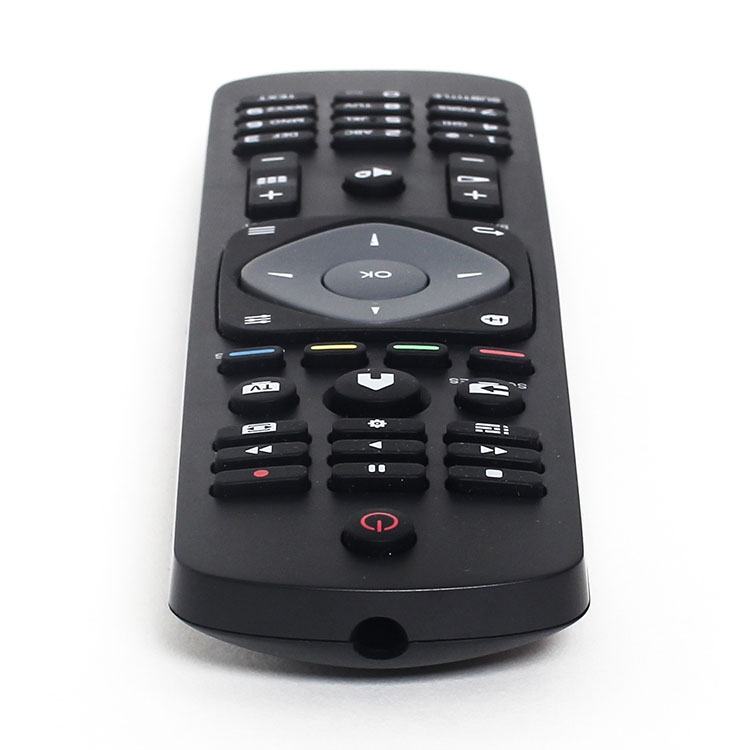

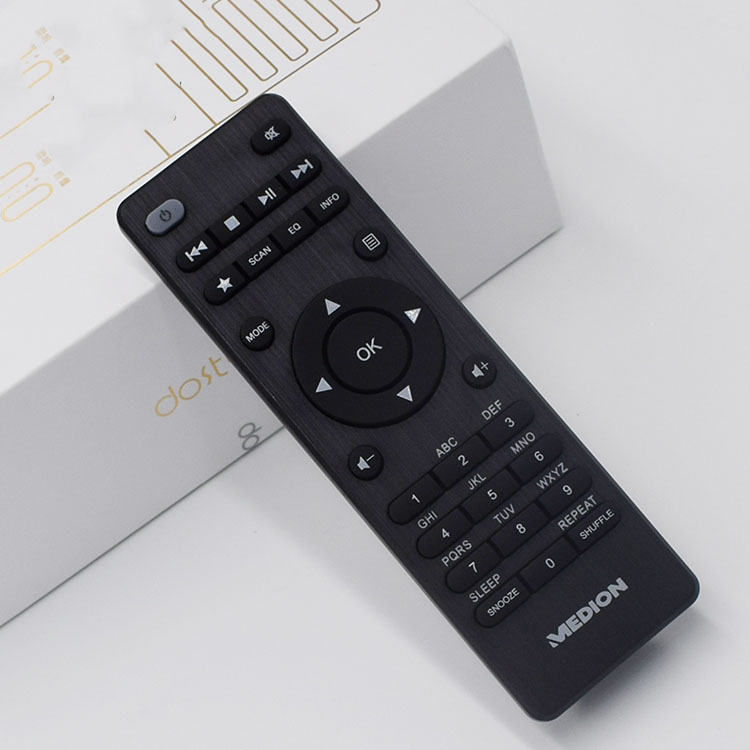

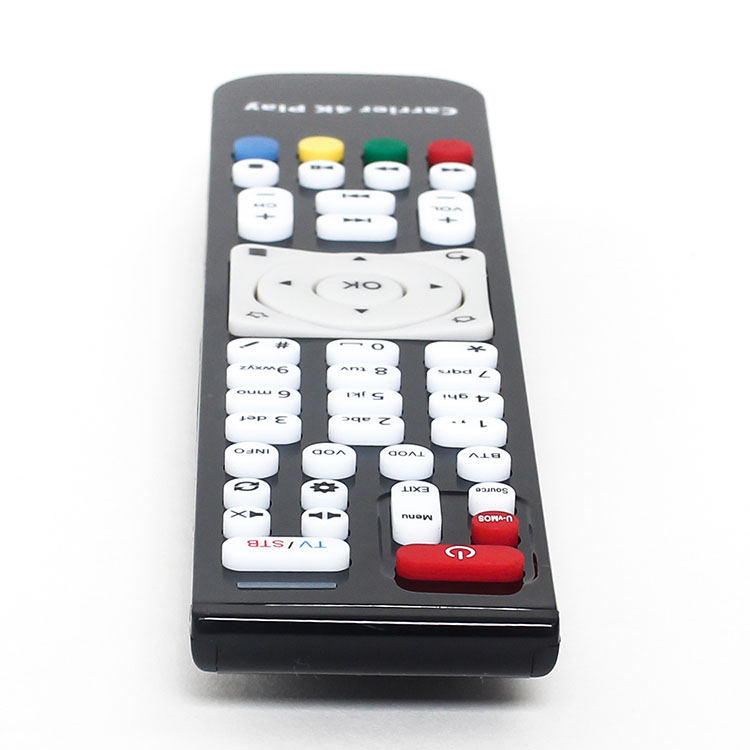

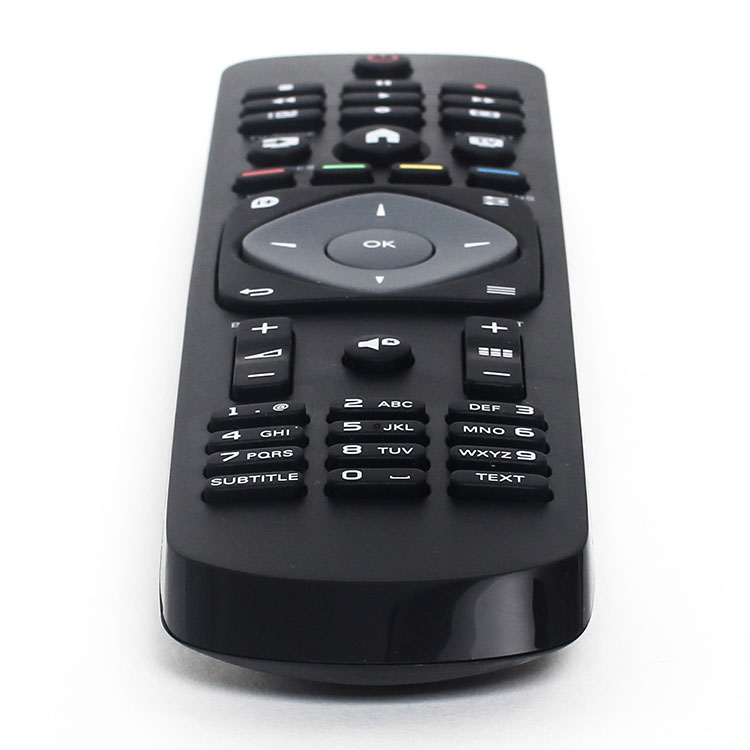

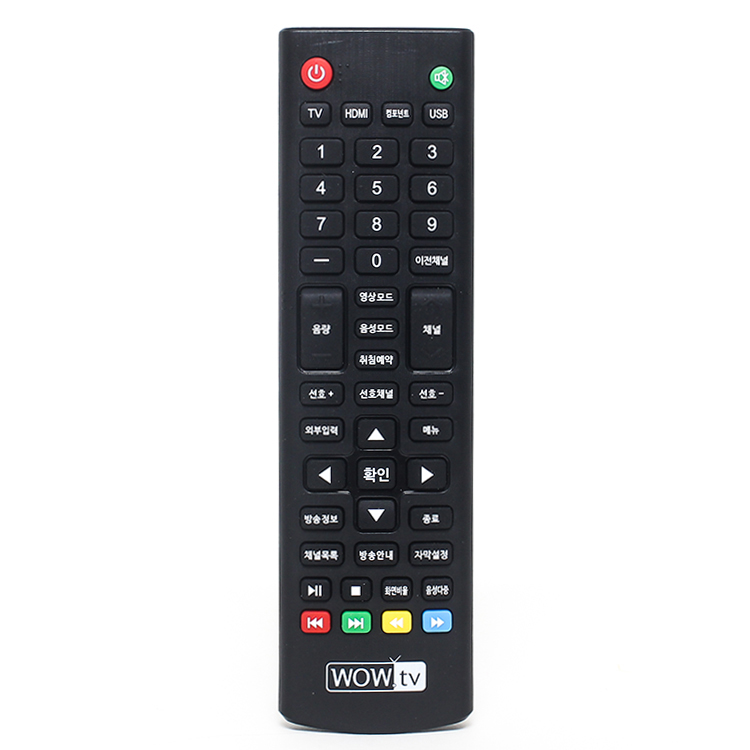

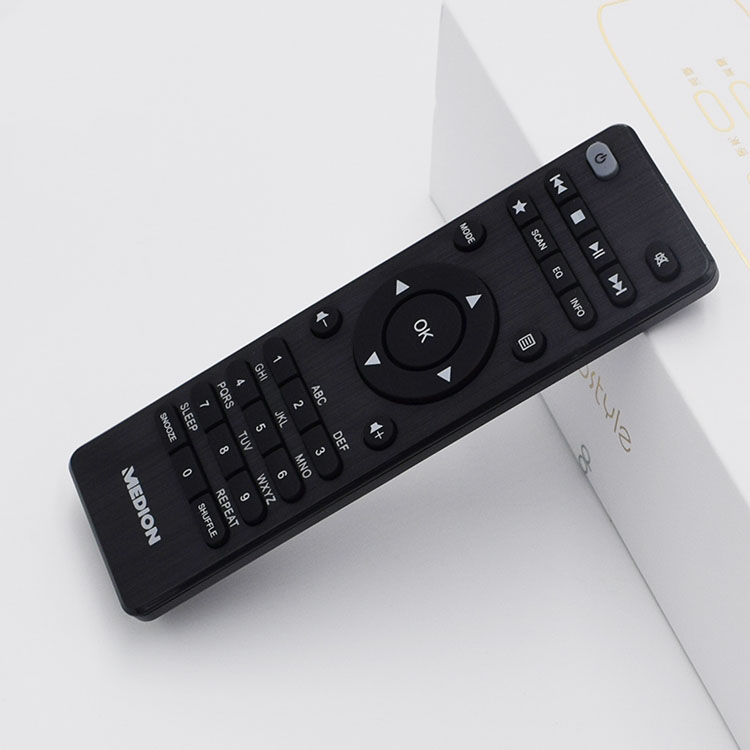

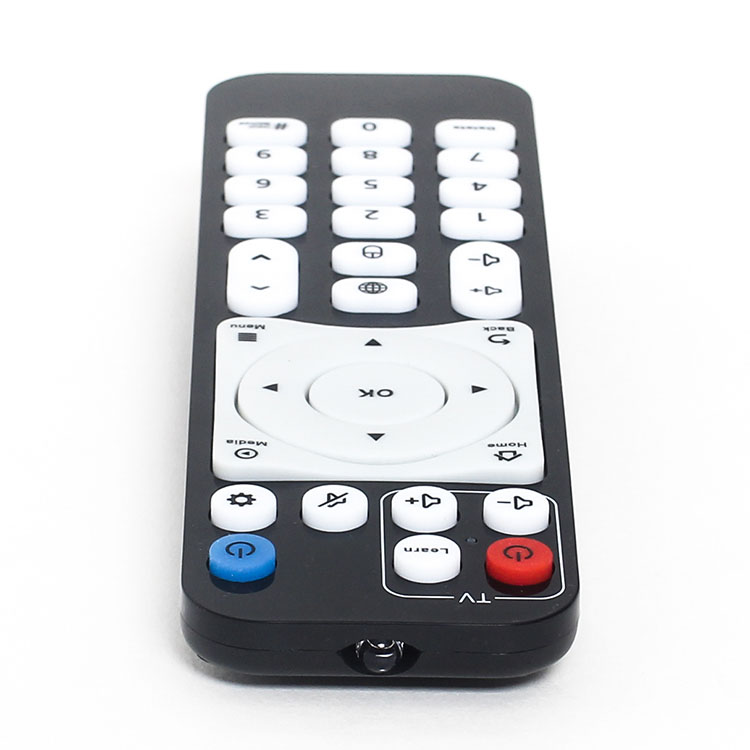

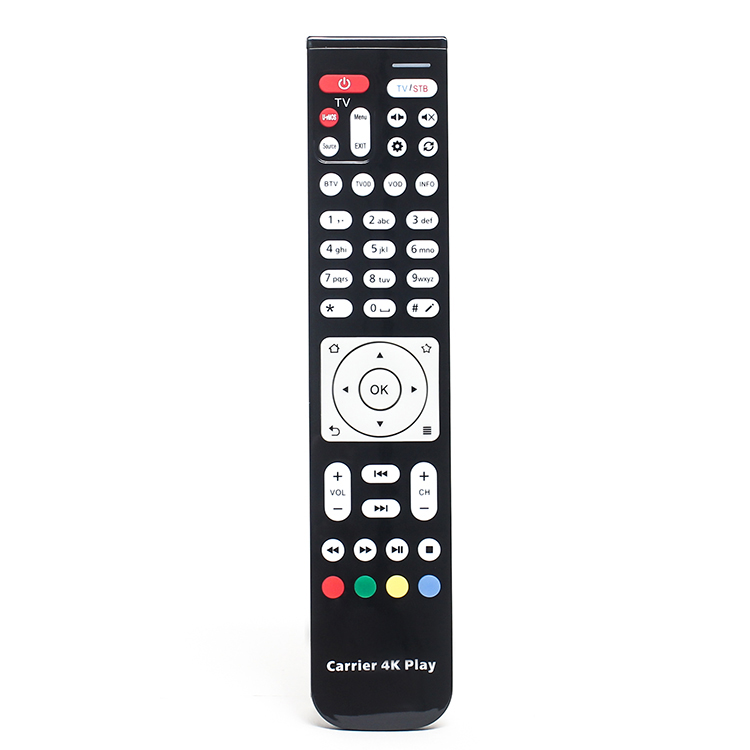

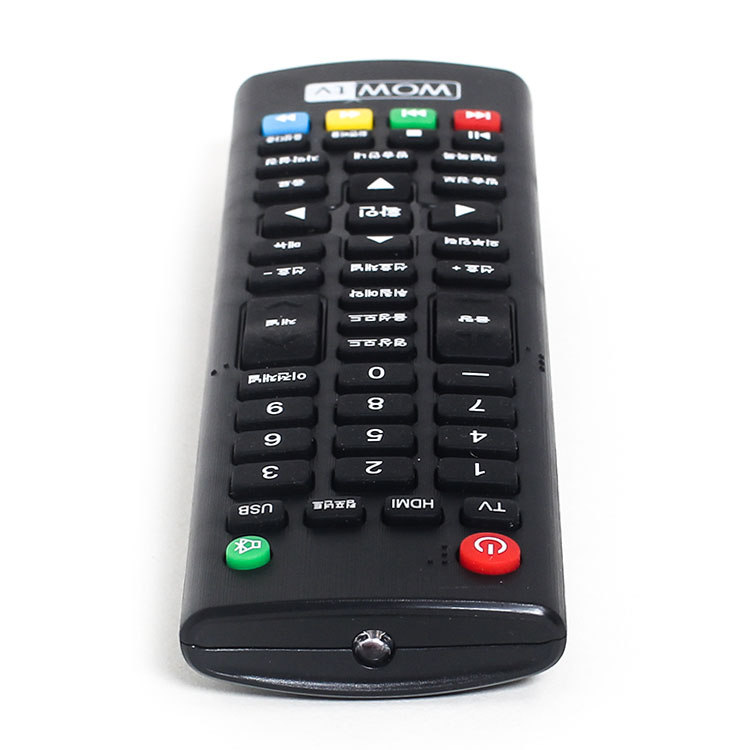

IR daljinski upravljač

1. Prikladno za kućanske aparate s kodiranim infracrvenim daljinskim upravljanjem;

2. Može daljinski upravljati više kućanskih aparata;

3. Ima tipku za višestruko učenje/kontrolu, 5~10 tipki za odabir uređaja i 10~20 tipki za upravljanje funkcijama.Tipka za odabir uređaja i svaka tipka za upravljanje funkcijama zajedno ostvaruju kontrolu uređaja;

4. Tipka za odabir uređaja i razne tipke za upravljanje funkcijama mogu se koristiti za učenje i upravljanje zajedničkim funkcijama više uređaja;

5. Niska cijena i jaka sposobnost protiv smetnji.

Pošaljite nam e-poštu

Pojedinosti o proizvodu

Oznake proizvoda

Funkcija

1. Prikladno za kućanske aparate s kodiranim infracrvenim daljinskim upravljanjem;

2. Može daljinski upravljati više kućanskih aparata;

4. Tipka za odabir uređaja i razne tipke za upravljanje funkcijama mogu se koristiti za učenje i upravljanje zajedničkim funkcijama više uređaja;

5. Niska cijena i jaka sposobnost protiv smetnji.

Načelo

Daljinski upravljač sastoji se od kruga za prijem i odašiljanje infracrvenih zraka, kruga za kondicioniranje signala, središnjeg upravljača 8031, memorije programa i podataka, tipkovnice i kruga za indikaciju statusa.

Daljinski upravljač ima dva stanja: stanje učenja i stanje upravljanja.Kada je daljinski upravljač u stanju učenja, svaki put kada korisnik pritisne kontrolnu tipku, infracrveni prijemni krug počinje primati vanjski infracrveni signal, i istovremeno ga pretvara u električni signal, a zatim prolazi detekciju, oblikovanje, pojačanje, a zatim ga CPU redovito uzorkuje.Binarni podaci svake točke uzorkovanja pohranjuju se u određenu jedinicu za pohranu s 8 bita kao jedinicu za kasniju kontrolu uređaja.Kada je daljinski upravljač u stanju upravljanja, svaki put kada korisnik pritisne kontrolnu tipku, CPU čita niz binarnih podataka iz određene jedinice za pohranjivanje i izlazi serijski (vremenski interval između bitova i bitova jednak je vremenskom intervalu tijekom uzorkovanja ) U krug za držanje signala, u isto vrijeme, modulacijski krug izvodi modulaciju signala.Nakon pojačanja modulacijskog signala, emitira ga infracrvena dioda, kako bi se ostvarila kontrola funkcije uređaja koja odgovara ključu.
